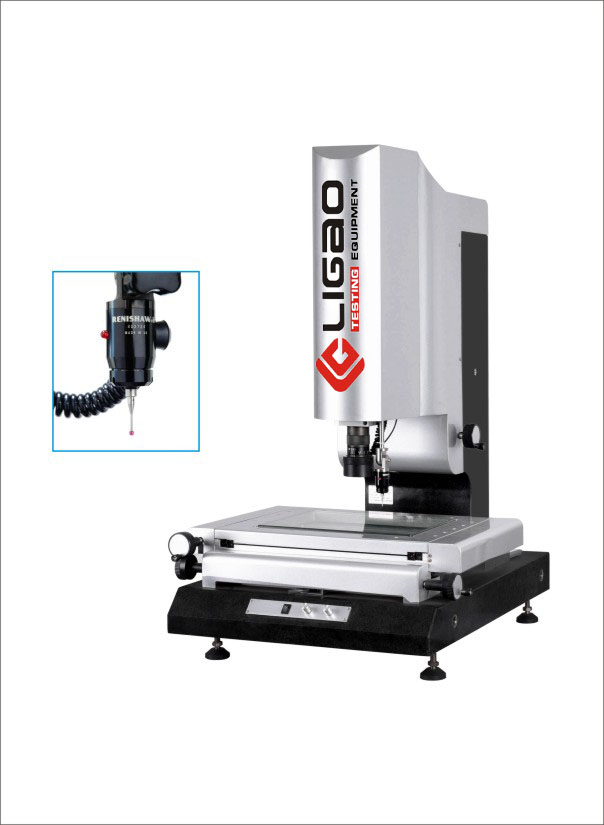

HF-3020-P 手動2.5次元影像測量儀
一、影像儀特性
1、包含二次元所有功能、Z軸加裝光柵、光學測高；
2、加裝英國雷尼紹探頭、完成部份三維測量；(選配)
3、利用光學原理，非接觸試測量；
4、適用以二坐標測量為目的的一切領域；
5、是小、薄、軟、零部件的測量解決方案；
6、可對點、線、圓、角度、等元素實現精準測量；
7、并具有強大報表輸出功能、優質、經濟、實用;
二、精密機械、主要特點
1、精密傳動裝備設計，實現快速移動。
2、高精密大理石底座，立柱框架穩定可靠。
3、精密P級直線導軌及V型導軌，擁有極高的直線性,
4、保證機器精度及使用壽命。
5、日本索尼彩色CCD，擁有更高清測量畫面。
6、輪廓光、表面光、同軸光（選配）靈活照明，清晰度高，測量精準無比。
7、貴陽新天精密光學尺0.001mm，每1微米至關重要。
三、主要技術參數
|
型 號 |
HF-3020-P |
|
|
行 程 |
300*200*200 |
|
|
外形尺寸 |
625*777*1080 |
|
|
工作臺大小mm |
460*360 |
|
|
重 量 |
280 kg |
|
|
承 重 |
20 kg |
|
|
測量精度 |
XY（3.0 + L / 200）μm **Z軸精度：5μm |
|
|
光柵尺分辨率 |
1μm |
|
|
導 軌 |
臺灣上銀 P級 |
|
|
攝像機 |
美國TEO彩色工業級高清CCD |
|
|
光源 |
輪廓光 |
白色LED，亮度連續可調 |
|
表面光 |
白色LED，亮度連續可調 |
|
|
光學鏡頭 |
手動連續變倍及電子卡位鏡頭（選配） |
|
|
放大倍率*** |
光學放大倍率：0.7-4.5倍 影像放大倍率：30-225倍 |
|
|
工作距離 |
90 mm |
|
|
軟 件 |
DL測量軟件（DL手動版） |
|
|
運動控制 |
手動控制 |
|
|
電 源 |
220 V ± 10% ，50 Hz （用電設備要求接地可靠：接地電阻小于4歐姆） |
|
